تفاصيل المنتج:
|
| اسم المنتج: | رصيف الميناء استخدم مصدات مطاطية تعمل بالهواء المضغوط من يوكوهاما البحرية | مواد: | نسيج حبل الإطارات المغطى بالمطاط ، مطاط طبيعي |
|---|---|---|---|
| حجم مخصص: | متوفرة | الضغط الداخلي الأولي: | 50 كيلو باسكال / 80 كيلو باسكال (0.05 ميجا باسكال / 0.08 ميجا باسكال) |
| OEM: | قبلت | الضمان الوقت: | 24 شهر من التسليم |
| ميزة: | مصنع مع أكثر من 20 عاما من الخبرة. | يدور على محور: | متضمن |
| إبراز: | حاجز إطارات طائرة 0.08mpa,حاجز إطار طائرة بحرية 0.05mpa,حاجز مطاطي يوكوهاما هوائي 0.08mpa |
||

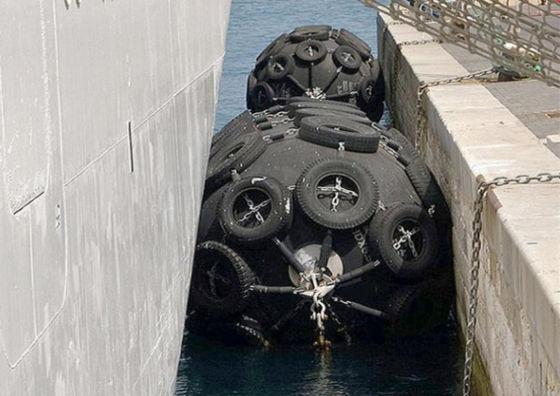

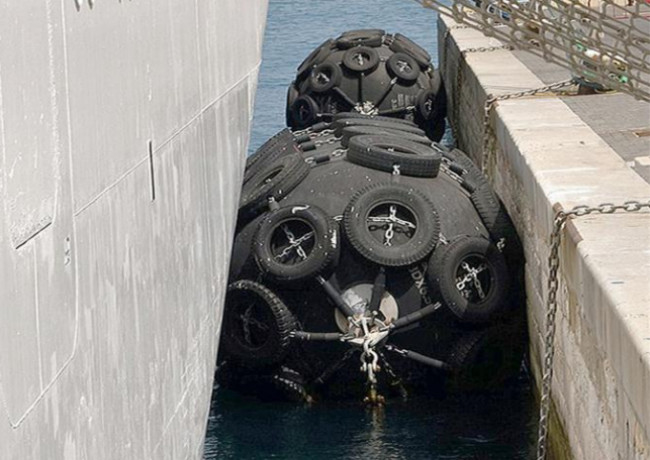

رصيف الميناء استخدم مصدات مطاطية تعمل بالهواء المضغوط من يوكوهاما البحرية
مقدمة المنتج
تستخدم المصدات الهوائية في جميع أنحاء العالم لعمليات النقل من سفينة إلى سفينة (STS) ، والمحطات ، ولجميع أنواع السفن ، مثل VLCC ، وسفينة الحاويات ، ومنصة المهام البحرية ، والسفينة الكبيرة والمرسى ، والسفينة الكبيرة ، والسفينة البحرية ، إلخ. .
1. تتكون الرفارف المطاطية الهوائية من كيس هواء أسطواني برؤوس نصف كروية في كلا الطرفين ، والتي يجب أن تملأ بالهواء المضغوط.يجب أن يتكون الهيكل الأساسي لهذا الحاجز من مطاط خارجي وطبقة من حبل الإطار الصناعي (انظر الملحق أ) للتقوية ومطاط داخلي.يجب أن تكون كل هذه مبركن بحزم.
2. يجب أن يحمي المطاط الخارجي طبقات السلك والمطاط الداخلي من التآكل والقوى الخارجية الأخرى.يجب أن يتمتع مركب المطاط هذا بمقاومة شد وتمزق كافية لتحمل الظروف الجوية المتوقعة والاستخدام الشديد.
3. يجب أن تغلق الطبقة المطاطية الداخلية الهواء بالداخل.
4. يجب أن تكون طبقات أسلاك الإطارات الاصطناعية المقواة قوية بما يكفي لتحمل الضغط الداخلي.في كل من المواقف المضغوطة وغير المضغوطة.
5. يجب أن تكون فتحة الحافة في أي من الطرفين ، أو كلا الطرفين ، لتسهيل شحن الهواء وتعبئة المياه للنوع الأول والنوع الثاني.يجب أن تكون فتحة الحافة في طرف واحد فقط للنوع الأول الفردي ولا يجب أن تكون أي أجزاء معدنية في الطرف الآخر لجعل هذه النهاية آمنة من التشوه الدائم عند زيادة الضغط عليها.
6. يجب أن تدخل نهاية طبقات سلك التقوية إلى حلقة الخرزة ويتم قلبها خارج الحلقة الخرزية ، والتي تكون مدمجة عند فتحة الحافة.يجب أن يكون قطر الحلقة الخرزية أو أي مادة فولاذية أخرى حول فتحة الحافة أقل من 0،20 D (D: قطر الحاجز) لجعل الأجزاء المعدنية آمنة من التشوه الدائم عندما يتجاوز الضغط بنسبة تقترب من 80٪.بالنسبة للرفارف من النوع الأول (النوع الصافي) ، يمكن استبعاد حلقة الخرزة وظهور البناء.
7. يجب أن تكون الرفارف التي يبلغ قطرها 2500 مم وأكبر مزودة بصمام أمان لتحرير الضغط الداخلي الزائد عندما يتم ضغط الرفارف بشكل زائد عن طريق الخطأ.يمكن تجهيز الرفارف التي يقل قطرها عن 2500 مم بصمام أمان إذا لزم الأمر.
8. يجهز الحاجز بصمام هواء من أجل النفخ وفحص ضغط الهواء.
كيف يعمل الحاجز المطاطي الهوائي؟
يتم استخدام الهواء المضغوط في الحاجز المطاطي الهوائي كوسيط عازل لامتصاص طاقة الصدمة للسفينة ، بحيث تتمتع السفينة بمزيد من المرونة والمرونة عند الالتحام ، وذلك لمنع تأثير الاصطدامات.
نوع المصدات
نوع شبكة الإطارات: يتم ربط إطارات متعددة بالكرة ، وكلا الطرفين مرتبط بحدافة خاصة يمكنها الدوران بمرونة.مناسبة للكرات الكبيرة والموثوقة.
نوع الشبكة المطاطية: اربط وسادة مطاطية خاصة بالكرة ، والتي يمكن تقلصها أو شدها بحرية عند الضغط عليها.مناسبة للكرات الموثوقة المتوسطة والصغيرة.
نوع الحبل: الغطاء الشبكي منسوج بحبل نايلون ؛مرتبطة بإحكام على الكرة.إنها مناسبة للكرات الصغيرة الحجم الموثوق بها.
صفة مميزة
● مقاومة التآكل الخارجية ● تحمل الضغط
● مقاومة الشيخوخة ● عمر خدمة طويل
● إحكام جيد للهواء ● سهولة التخزين
● عدم تشوه ● تركيب بسيط
سبيسيفيكاتون من المطاط الحاجز هوائي
| بحجم | الضغط الداخلي الأولي 50kPa | الضغط الداخلي الأولي 50kPa | |||
|
قطر الدائرة/ متر |
طول /متر |
امتصاص الطاقة / كيلوجول | قوة رد الفعل / KN | امتصاص الطاقة / كيلوجول | قوة رد الفعل / KN |
| 0.5 | 1 | 6 | 64 | 8 | 85 |
| 0.7 | 1.5 | 17 | 137 | 24 | 180 |
| 1.0 | 1.5 | 32 | 182 | 45 | 239 |
| 1.0 | 2.0 | 45 | 257 | 63 | 338 |
| 1.2 | 2.0 | 63 | 297 | 88 | 390 |
| 1.5 | 3.0 | 153 | 579 | 214 | 761 |
| 1.7 | 3.0 | 191 | 639 | 267 | 840 |
| 2.0 | 3.5 | 308 | 875 | 430 | 1150 |
| 2.5 | 4.0 | 663 | 1381 | 925 | 1815 |
| 2.5 | 5.5 | 943 | 2019 | 1317 | 2653 |
| 3.0 | 5.0 | 1050 | 2000 | 1571 | 2709 |
| 3.0 | 6.0 | 1312 | 2488 | 1888 | 3292 |
| 3.3 | 4.5 | 1175 | 1884 | 1640 | 2476 |
| 3.3 | 6.0 | 1675 | 2783 | 2338 | 3652 |
| 3.3 | 6.5 | 1814 | 3015 | 2532 | 3961 |
متطلبات المواد المطاطية الخارجية والداخلية للمصدات المطاطية الهوائية
|
عنصر اختبار |
طريقة اختبار |
قيمة مطلوبة | |
| المطاط الخارجي | المطاط الداخلي | ||
| 1. قبل الشيخوخة | - | - | - |
| 1.1 قوة الشد | ISO 37: 2011 | 18 ميجا باسكال أو أكثر | 10 ميجا باسكال أو أكثر |
| 1.2 استطالة | ISO 37: 2011 | 400٪ أو أكثر | 400٪ أو أكثر |
| 1.3 صلابة | ISO 7619-1: 2010 |
60 ± 10 (صلابة التحمل نوع أ) |
50 ± 10 (صلابة التحمل نوع أ) |
|
2. بعد الشيخوخة |
ISO 188: 2011 |
شيخوخة فرن الهواء ، 70 ° C ± 1 ° C ، 96 ساعة |
شيخوخة فرن الهواء ، 70 ° C ± 1 ° C ، 96 ساعة |
| 2.1 قوة الشد | ISO 37: 2011 |
ما لا يقل عن 80٪ من الأصل منشأه |
ما لا يقل عن 80٪ من أصل- خاصية nal |
| 2.2 استطالة | ISO 37: 2011 |
ما لا يقل عن 80٪ من الأصل منشأه |
ما لا يقل عن 80٪ من أصل- خاصية nal |
| 2.3 صلابة | ISO 7619-1: 2010 |
ألا تتجاوز الخاصية الأصلية- erty بأكثر من 8 |
ألا تتجاوز الخاصية الأصلية- erty بأكثر من 8 |
| 3. المسيل للدموع | ISO 34-1: 2010 | 400 نيوتن / سم أو أكثر | بدون شروط |
| 4. مجموعة الضغط | ISO 815-1: 2008 | 30٪ (70 ± 1 درجة مئوية ، 22 ساعة) أو أقل | بدون شروط |
|
5. شيخوخة الأوزون الثابتة اختبار |
ISO 1431-1: 2012 |
لا تشققات بعد الاستطالة بنسبة 20٪ والتعرض لـ 50 pphma عند 40 درجة مئوية لمدة 96 ساعة |
بدون شروط |
|
ملحوظة إذا لم يكن لون الغطاء الخارجي أسود ، فستختلف متطلبات المواد عن تلك الواردة في هذا الجدول. (أ) أجزاء الأوزون لكل مائة مليون من الهواء حسب الحجم. |
|||
إشعار تطبيق الحاجز والتخزين
1. يجب الحفاظ على ضغط الحاجز في الضغط القياسي ، ضمن معدل ± 5٪.
2. في كثير من الأحيان تحقق من الضغط ، عندما ينخفض الضغط ، قم بنفخ الحاجز في الوقت المناسب ، حتى لا يؤثر ذلك على الاستخدام العادي للحاجز.
3. عند توصيل الحاجز بحبل من الأسلاك الفولاذية ، يجب أن يتم تزويد الحبل السلكي بغطاء مطاطي لتجنب تلف الحاجز
4. لا تلمس سطح الحاجز بالأشياء الحادة ، لمنع اختراق الحاجز.في حالة تلف سطح الحاجز ، سيؤثر ذلك على عمر الحاجز.
5. عندما يكون الحاجز في الاستخدام العادي ، يجب أن تكون نقاط التثبيت ثابتة ، ومنع الانفصال وغسل الحاجز.يجب أن يكون تعليق الحبل وحلقة الخطاف متصلين بشكل منظم ، ولا يمكن أن يكونا في حالة من الفوضى.
6. إذا لم يتم استخدام الحاجز لفترة طويلة ، فيجب تنظيف سطح الحاجز بمياه عذبة ، ووضع الحاجز في مكان جاف وبارد وجيد التهوية ، دون أشعة الشمس المباشرة.
7. عندما يتم تخزين الحاجز لفترة طويلة ، يجب تقليل الضغط ويجب وضع الحاجز بعيدًا عن مصدر الحرارة.
8. نظرًا لأن الحاجز عبارة عن منتج مطاطي ، فيجب محاولة تجنب الألعاب النارية ، وليس ملامسة الأحماض والقلويات والزيت والمحلول العضوي الآخر
9. عندما يتم تخزين الحاجز ، فإنه لا يجوز طيه أو تكديسه ، ولا تكدس أشياء أخرى على الحاجز.
