تفاصيل المنتج:
|
| اسم المنتج: | صافي نوع قارب لرسو السفن الهوائية يوكوهاما المطاط الحاجز | الضغط الأولي: | 0.05 ميجا باسكال ، 0.08 ميجا باسكال |
|---|---|---|---|
| مواد خام: | مطاط طبيعي ، مطاط نايلون | اساسي: | ISO17357: 2014-1 |
| بحجم: | أحجام مخصصة | تضخيم الملحقات: | أداة النفخ ، خرطوم النفخ ، مقياس الضغط |
| فترة الحياة: | من 6 إلى 10 سنوات | اللون: | أسود |
| إبراز: | درابزين مطاطي هوائي ISO17357 يوكوهاما,0.08mpa لرسو السفن مصدات مطاطية هوائية,مقياس ضغط قابل للنفخ من المطاط |
||

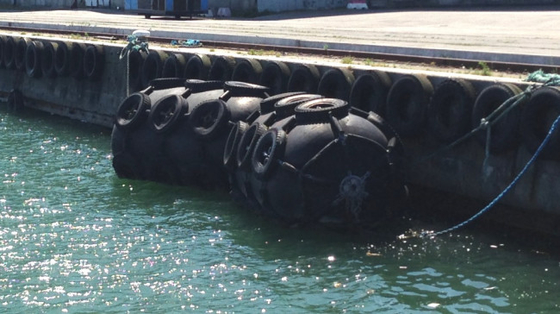

صافي نوع القارب لرسو السفن الهوائية يوكوهاما المطاط الحاجز
مقدمة المنتج:
رفرف يوكوهاما المطاطي المصنوع من صفائح مطاطية مقواة بالحبال الاصطناعية مع هواء مضغوط بداخله ، عند ضغط أولي قدره 50 كيلو باسكال أو 80 كيلو باسكال ، لتمكينه من الطفو على الماء والعمل كممتص للصدمات بين سفينتين ، أو بين السفن وهياكل الإرساء عندما يجتمعون جنبًا إلى جنب على الماء
1. الخارجي المطاط
طبقة مطاطية تغطي الجزء الخارجي من الحاجز لحماية طبقات الحبل ومطاط البطانة الداخلية من التآكل والقوى الخارجية الأخرى
2. مطاط داخلي
بطانة من الغشاء المطاطي الذي يغلق الهواء المضغوط داخل الحاجز
3. S.طبقة حبل الإطارات الاصطناعية للتقوية
طبقة مصنوعة من نسيج الحبل الصناعي للإطارات ، مما يحافظ على ضغط الهواء الداخلي للحاجز
ملاحظة 1 للدخول: نظرًا لأن الألياف الرئيسية لنسيج حبل الإطارات الاصطناعية ليست مضفرة مثل قماش القنب الصناعي أو نسيج الحزام الصناعي ، فهناك مزايا لأداء مقاومة التعب وأداء الاحتفاظ بالضغط..
4. فتح شفة
شفة فولاذية مثبتة على الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها
5. امتصاص مضمون للطاقة
الطاقة التي يمكن أن يمتصها الحاجز دون تشوه دائم أو فشل
6. قوة رد الفعل
القوة التي تنتجها مصدات تتفاعل مع قوة الانضغاط
ملحوظة: إنها تساوي قوة ضغط الهواء للحاجز مضروبة في منطقة التلامس في الحاجز إلى السفينة أو هيكل الرسو.
7. الضغط الداخلي الأولي
ضغط الهواء الذي يعمل عنده رفرف غير مضغوط
8. ضغط دائم
الضغط الداخلي الذي ينفجر عنده الحاجز
مواصفات درابزين يوكوهاما المطاطي:
الضغط الداخلي المبدئي: 50 كيلو باسكال أو 80 كيلو باسكال.
| بحجم | الضغط الداخلي الأولي 50kPa | الضغط الداخلي الأولي 50kPa | |||
|
قطر الدائرة/ متر |
طول /متر |
امتصاص الطاقة / كيلوجول | قوة رد الفعل / KN | امتصاص الطاقة / كيلوجول | قوة رد الفعل / KN |
| 0.5 | 1 | 6 | 64 | 8 | 85 |
| 0.7 | 1.5 | 17 | 137 | 24 | 180 |
| 1.0 | 1.5 | 32 | 182 | 45 | 239 |
| 1.0 | 2.0 | 45 | 257 | 63 | 338 |
| 1.2 | 2.0 | 63 | 297 | 88 | 390 |
| 1.5 | 3.0 | 153 | 579 | 214 | 761 |
| 1.7 | 3.0 | 191 | 639 | 267 | 840 |
| 2.0 | 3.5 | 308 | 875 | 430 | 1150 |
| 2.5 | 4.0 | 663 | 1381 | 925 | 1815 |
| 2.5 | 5.5 | 943 | 2019 | 1317 | 2653 |
| 3.0 | 5.0 | 1050 | 2000 | 1571 | 2709 |
| 3.0 | 6.0 | 1312 | 2488 | 1888 | 3292 |
| 3.3 | 4.5 | 1175 | 1884 | 1640 | 2476 |
| 3.3 | 6.0 | 1675 | 2783 | 2338 | 3652 |
| 3.3 | 6.5 | 1814 | 3015 | 2532 | 3961 |
متطلبات أداء وحجم الحاجز الهوائي
|
الحجم الاسمي بقطر × طول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) |
قوة رد الفعل عند انحراف GEA (ص) |
ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
| أدنى قيمة عند الانحراف 60 ± 5٪ كيلوجول | التسامح ± 10٪ كيلو نيوتن | القيمة المرجعية كيلو باسكال | ||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1200 × 2000 | 50 | 63 | 297 | 126 |
| 1350 × 2500 | 50 | 102 | 427 | 130 |
| 1500 × 3000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2500 × 4000 | 50 | 663 | 1381 | 137 |
| 2500 × 5500 | 50 | 943 | 019 2 | 148 |
| 3300 × 4500 | 50 | 1175 | 1884 | 130 |
| 3300 × 6500 | 50 | 1814 | 3015 | 146 |
حجم الحاجز الهوائي 80 ومتطلبات الأداء
|
قطر الحجم الاسمي × الطول مم |
الضغط الداخلي الأولي كيلو باسكال |
امتصاص مضمون للطاقة (GEA) |
قوة رد الفعل عند انحراف GEA (ص) |
ضغط الهيكل (الضغط الداخلي) عند انحراف GEA (P) |
|
أدنى قيمة عند انحراف 60 ± 5٪ كيلو جول |
التسامح ± 10٪ كيلو نيوتن | القيمة المرجعية كيلو باسكال | ||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1200 × 2000 | 80 | 88 | 390 | 166 |
| 1350 × 2500 | 80 | 142 | 561 | 170 |
| 1500 × 3000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1150 | 168 |
| 2500 × 4000 | 80 | 925 | 1815 | 180 |
| 2500 × 5500 | 80 | 1317 | 2653 | 195 |
| 3300 × 4500 | 80 | 1640 | 2476 | 171 |
| 3300 × 6500 | 80 | 2532 | 3961 | 191 |
متطلبات المواد المطاطية الخارجية والداخلية
|
عنصر اختبار |
طريقة اختبار |
قيمة مطلوبة | |
| المطاط الخارجي | المطاط الداخلي | ||
| 1. قبل الشيخوخة | - | - | - |
| 1.1 قوة الشد | ISO 37: 2011 | 18 ميجا باسكال أو أكثر | 10 ميجا باسكال أو أكثر |
| 1.2 استطالة | ISO 37: 2011 | 400٪ أو أكثر | 400٪ أو أكثر |
| 1.3 صلابة | ISO 7619-1: 2010 |
60 ± 10 (صلابة التحمل نوع أ) |
50 ± 10 (صلابة التحمل نوع أ) |
|
2. بعد الشيخوخة |
ISO 188: 2011 |
شيخوخة فرن الهواء ، 70 ° C ± 1 ° C ، 96 ساعة |
شيخوخة فرن الهواء ، 70 ° C ± 1 ° C ، 96 ساعة |
| 2.1 قوة الشد | ISO 37: 2011 |
ما لا يقل عن 80٪ من الأصل منشأه |
ما لا يقل عن 80٪ من أصل- خاصية nal |
| 2.2 استطالة | ISO 37: 2011 |
ما لا يقل عن 80٪ من الأصل منشأه |
ما لا يقل عن 80٪ من أصل- خاصية nal |
| 2.3 صلابة | ISO 7619-1: 2010 |
ألا تتجاوز الخاصية الأصلية- erty بأكثر من 8 |
ألا تتجاوز الخاصية الأصلية- erty بأكثر من 8 |
| 3. المسيل للدموع | ISO 34-1: 2010 | 400 نيوتن / سم أو أكثر | بدون شروط |
|
ملحوظة إذا لم يكن لون الغطاء الخارجي أسود ، فستختلف متطلبات المواد عن تلك الواردة في هذا الجدول. (أ) أجزاء الأوزون لكل مائة مليون من الهواء حسب الحجم. |
|||
| 4. مجموعة الضغط | ISO 815-1: 2008 | 30٪ (70 ± 1 درجة مئوية ، 22 ساعة) أو أقل | بدون شروط |
|
5. شيخوخة الأوزون الثابتة اختبار |
ISO 1431-1: 2012 |
لا تشققات بعد الاستطالة بنسبة 20٪ والتعرض لـ 50 pphma عند 40 درجة مئوية لمدة 96 ساعة |
بدون شروط |
|
ملحوظة إذا لم يكن لون الغطاء الخارجي أسود ، فستختلف متطلبات المواد عن تلك الواردة في هذا الجدول. (أ) أجزاء الأوزون لكل مائة مليون من الهواء حسب الحجم. |
|||
طلب:
- ناقلات النفط والغاز
- العبارات السريعة والأوعية المصنوعة من الألمنيوم
- التركيبات المؤقتة والدائمة
- الاستجابة السريعة والطوارئ
التعليمات:
Q1: ما هو موك الخاص بك؟
الجواب: موك لدينا هو 1 قطعة.
Q2: ما هو عمر مصدات يوكوهاما المطاطية؟
إجابه:العمر الافتراضي المصمم لرفارف يوكوهاما المطاطية هو من 6 إلى 10 سنوات
Q3: ما هي فترة الضمان الخاصة بك؟
الإجابة: فترة الضمان لدينا هي 24 شهرًا.سنتحمل المسؤولية عن الإصلاح أو استبدال الأجهزة الجديدة لك إذا ثبت أنها مشكلة الجودة لدينا.
Q4: لدي سفن ولكن لا أعرف كيفية اختيار حجم وكمية رفارف يوكوهاما المطاطية ، هل يمكنك المساعدة؟
الجواب: لا تقلق.لدينا أكثر من 20 عامًا من الخبرة.يرجى إخبارنا بمعلومات سفينتك ، يمكننا اقتراح حجم وكمية مناسبة لك.
س 5: ما نوع الشهادة التي يمكنك تقديمها.
الجواب: شهادة CCS ، BV ، SGS إلخمتاح
تسليم الحاجز المطاطي من يوكوهاما
